石膏几何:六角棱镜草图教程图片视频

六角棱镜草图教程

图片显示:

六角棱镜的上下部分都是规则的六边形,侧面被六个相同的矩形包围。六角棱镜有很多截面,所以我们在绘图时应该注意视角的变化。六角棱镜在几何制图训练中非常重要,因为许多直线相交和平行的规律将在制图中得到应用。

1.确定六角棱镜的形状结构。顶面和底面是规则的六边形,可以用辅助线绘制。同时,注意近大、远小、近实、远虚的透视法则。

2.确定基本形状后,擦除不必要的线条,只需根据光源的位置区分亮部和暗部,并绘制阴影。

3.继续改进六角棱镜的三个主要面和五个色调,使画面看起来更加完整。设定色调时注意形状的准确性,绘图时调整形状。

六角棱镜的结构分析

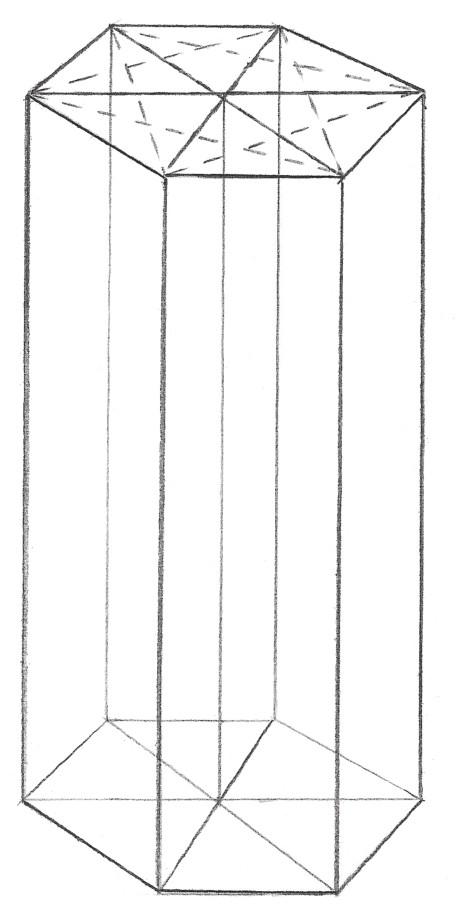

六角棱镜有一种验证其绘图精度的方法。在绘制过程中,对角线绘制在顶面上,对角线也绘制在底面上。然后从顶部对角线交叉点到底部画一条垂直线,看看它是否穿过底部对角线交叉点,如下图所示。

画棱镜最重要的是找到每个点的位置,然后用直线把这两点连接起来。当呈现六角棱镜的顶面时,应适当应用平行原则,但是由于透视变形,这里的平行度不是绝对平行的。在实际绘图中,我们可以用铅笔测试来确定顶点和边的精度。
